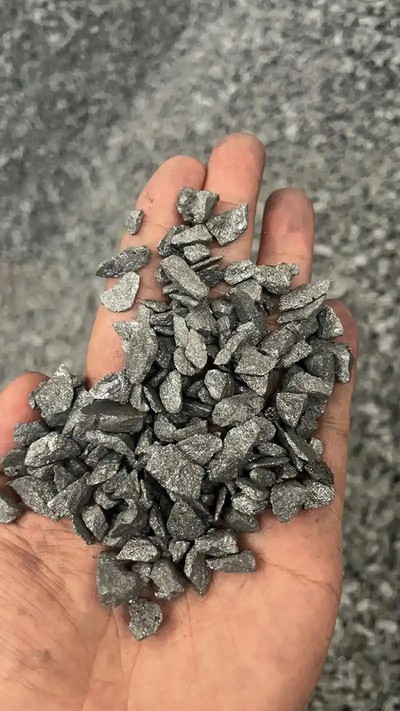

Ferosilicisyra dvejetainis geležies ir silicio lydinys, kurio pagrindiniai komponentai yra silicis (Si) ir geležis (Fe). Jis gaminamas lydant aukštoje temperatūroje{1}} panardinamoje lankinėje krosnyje.
Žaliavos:Kvarcinis smėlis (SiO₂ Didesnis arba lygus 99 %), koksas (fiksuota anglis Didesnė arba lygi 85 %) ir plieno laužas (Fe didesnis arba lygus 98 %). Koksas veikia kaip reduktorius, sumažindamas silicį kvarciniame smėlyje 1700–2000 laipsnių temperatūroje, kuris vėliau susilieja su geležimi ir sudaro lydinį.
Pagrindinės savybės:Lydymosi temperatūra 1200-1300 laipsnių, tankis 6,8-7,2 g/cm³. Didesnis silicio kiekis lemia didesnį kietumą ir trapumą bei stipresnes deoksidacijos ir inokuliacijos funkcijas.
Pramoninė vertė:Atlikdamas daugybę funkcijų, įskaitant deoksidaciją, desulfuravimą, legiravimą ir inokuliavimą, jis yra pagrindinis metalurgijos pramonės „daugiafunkcinių, nebrangių{1}“ žaliavų atstovas.

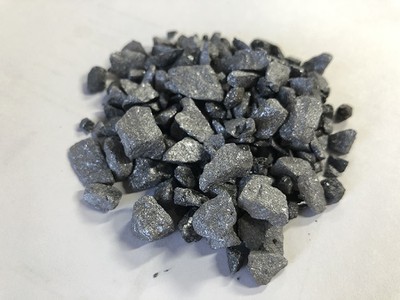

Ferosilicio klasės sistema
FeSi klasės skirstomos į „silicio kiekis + priemaišų klasė“. Pagrindinių klasių sudėties ribos ir taikomi scenarijai yra aiškiai apibrėžti, o iš viso yra 21 klasė. Pagrindiniai pažymiai yra tokie:
| Įvertinimas | Silicio (Si) turinio diapazonas | Didžiausias pagrindinių priemaišų kiekis (Al/Fe/C/S/P) | Pagrindinės charakteristikos | Tipinės programos |
| FeSi90Al0,5 | 87.0%-95.0% | 0,5 % / marža / 0,2 % / 0,05 % / 0,04 % | Didelis grynumas, mažai priemaišų | Aukštos kokybės{0}}elektroninių lydinių ir puslaidininkių medžiagų žaliavos |
| FeSi90Al3.0 | 87.0%-95.0% | 3,0 % / marža / 0,2 % / 0,05 % / 0,04 % | Didelis silicio kiekis, vidutinės priemaišos | Inokuliantai, skirti specialaus lydinio lydymui ir preciziniam liejimui |
| FeSi75Al0,5-A | 72.0%-80.0% | 0,5 % / marža / 0,15 % / 0,05 % / 0,04 % | Didelis kainos{0}}našumo santykis, mažas aliuminio kiekis | Aukštos{0}kokybės plieno deoksidatoriai ir kaliojo ketaus sferoidinės medžiagos |
| FeSi75Al1.0-B | 72.0%-80.0% | 1,0 % / marža / 0,15 % / 0,05 % / 0,04 % | Universalus, vidutinė kaina | Paprasto plieno deoksidatoriai ir legiravimo priedai |
| FeSi65Al2.0 | 60.0%-67.0% | 2,0 % / marža / 0,2 % / 0,05 % / 0,04 % | Vidutinis silicis, tinka lieti | Inokuliantai pilkojo ketaus ir mažai legiruoto plieno gamybai |
| FeSi45Al4.0 | 40.0%-47.0% | 4,0 % / marža / 0,3 % / 0,05 % / 0,04 % | Mažas silicio kiekis, didelis kietumas | Reduktoriai mažoms ketaus detalėms ir magnio lydymui |
Pastaba:Priemaišų kiekio vienetas yra masės dalis. C, S ir P yra bendrosios ribos. Kai kurios specialios klasės gali būti pritaikytos pagal priemaišų reikalavimus (pvz., mažai -sieros).FeSi75, S Mažiau arba lygus 0,03%).

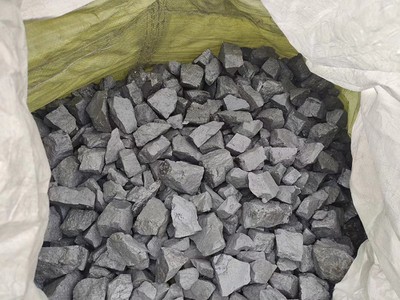

Pagrindiniai ferosilicio taikymo scenarijai ir techniniai parametrai
(1) Plieno gamybos pramonė: deoksidacija, legiravimas ir pagalbinės funkcijos
Ferosilicis yra plieno gamybos „pagrindinė funkcinė medžiaga“ ir yra suderinama su įvairia lydymo įranga, tokia kaip keitikliai ir elektrinės krosnys:
Deoksidacijos funkcija:
Silicis turi mažą laisvąją energiją reaguojant su deguonimi, ir pirmiausia jis susijungia su deguonimi išlydytame pliene, sudarydamas SiO₂, kuris pašalinamas kartu su šlaku. FeSi75 yra pagrindinis deoksidatorius, pridedamas 0,3–0,8 % išlydyto plieno masės. Jis gali sumažinti išlydyto plieno deguonies kiekį nuo 80–100 ppm iki 30–50 ppm, sumažindamas poringumą ir įtraukimo defektus.
Legiravimo funkcija:
Jis papildo silicį, kad pagerintų plieno stiprumą ir kietumą. Pavyzdžiui, gaminant mažai -legiruotą Q355 plieną, pridėjus 0,5 % FeSi75, tempiamasis stipris padidėja 10–15 %, todėl jis tinkamas plienui, naudojamam statybose ir mašinose.
Šildymo agento funkcija:
Ferosilicio milteliai (100-200 akių)degdamas išskiria didelį šilumos kiekį. Naudojamas kaip luito dangtelių kaitinimo agentas, gali padidinti luito išeigą 10–15% ir sumažinti susitraukimo defektus.
(2) Liejyklų pramonė: inokuliantai ir sferoidinės medžiagos
Ferosilicis yra ketaus gamybos „našumo reguliatorius“, visų pirma tinkamas pilkajam ketui ir kaliajam ketui:
Inokuliantai:
Ferro Silicon 75 irGeležies silicis 65naudojami kaip inokuliantai, pridedami 0,2–0,5 % išlydytos geležies masės, skatinantys grafitizacijos nusodinimą, rafinuoti grafito grūdelius ir 20–30 % padidinti pilkojo ketaus atsparumą smūgiams, tinkami variklių blokams ir staklių lovoms;
Sferoidizuojančios medžiagos:
Didelis -silicio ferosilicis (FeSi 75 %) kartu su magnio lydiniais naudojamas kaip kaliojo ketaus sferoidizavimo agentas, skatinantis grafito sferoidizaciją, pasiekiantis daugiau nei 90 % sferoidizacijos laipsnį, padidinantis kaliojo ketaus tempiamasis stipris nuo daugiau nei 300 MPa ir tinkamas kaliojo ketaus ratų inžinerijos stiprumas nuo 300 MPa iki 45 MPa. mašinų dalys.
(3) Lydinių gamyba ir magnio lydymas
Geležies lydinio reduktorius:
Didelio-silicio ferosilicio (FeSi90) kiekis dėl mažo anglies kiekio (Mažiau nei 0,2 %) naudojamas kaip mažo-anglies kiekio ferochromo ir ferosilicio-mangano lydinių reduktorius. Jo redukcijos efektyvumas yra 30–40% didesnis nei kokso, todėl lydinyje išvengiama anglies padidėjimo.
Pagrindinė žaliava magniui lydyti:
Magnio lydymosi Pidgeon procese 75# FeSi naudojamas kaip reduktorius, mažinantis magnio kiekį CaO·MgO. 1.2-1.3 75 % ferosilicio sunaudojama kiekvienai pagamintai metalinio magnio tonai. Redukcijos temperatūra kontroliuojama 1100–1200 laipsnių, o magnio regeneravimo greitis gali siekti daugiau nei 85%.
(4) Kiti specialūs pritaikymai
Mineralų perdirbimo pramonė:
FeSi milteliai (200-300 tinklelio) naudojami kaip suspenduota fazė srutose, siekiant sureguliuoti srutų tankį (1,2-1,5 g/cm³), pagerinant sudėtingų rūdų atskyrimo efektyvumą ir padidinant koncentrato rūšį 5-8%;
Suvirinimo medžiagos:
FeSi65 naudojamas kaip suvirinimo elektrodų dangos medžiaga, siekiant suvirinimo metu deoksiduoti, sumažinti suvirinimo poringumą ir šlako intarpus bei pagerinti suvirinimo tempimo stiprumą ir atsparumą korozijai, tinka konstrukciniam plienui ir vamzdynų suvirinimui;
Chemijos pramonė:
Didelio -silicio ferosilicio (FeSi90) kiekis naudojamas organiniam siličiui gaminti. Silicis reaguoja su chlormetanu ir susidaro metilchlorsilanas, kuris toliau sintetinamas į silikoninę gumą, sandariklius ir kitus gaminius, tinkamus statyboms ir elektroninėms pakavimo sritims.
Ferosilicio klasių atrankos logika ir svarstymai
(1) Pagrindiniai atrankos principai
Remiantis "grynumo reikalavimais":
Aukštos{0}}elektronikos ir specialių lydinių atveju pasirinkite FeSi90 seriją (mažai aliuminio, mažai priemaišų); įprastai plieno gamybai ir liejimui pasirinkite FeSi75 seriją (didelis sąnaudų{3}}efektyvumas); mažoms ketaus dalims rinkitės FeSi45 seriją (mažas silicio kiekis, didelis kietumas);
Remiantis „Funkciniais reikalavimais“:
Deoksidacijai pirmenybę teikite ferosilicio lydiniui 75 (vidutinis silicio kiekis, didelis reakcijos efektyvumas); inokuliacijai rinkitės FeSi65 (didelė priemaišų tolerancija, maža kaina); reduktoriams rinkitės FeSi90 (mažai anglies, stipriai redukuoja).
(2) Atsargumo priemonės naudojant
Dozavimo kontrolė:
Per didelis priedas gali lengvai sukelti plieno / ketaus trapumą (pvz., jei FeSi75 priedas viršija 1,0%, plieno atsparumas smūgiams sumažės daugiau nei 20%);
Laikymo sąlygos:
Laikyti sausoje ir vėdinamoje aplinkoje, vengti drėgmės oksidacijos (po oksidacijos ant paviršiaus susidarys SiO₂ plėvelė, sumažinanti reaktyvumą);
Standartinis suderinamumas:
Eksporto gaminiai turi atitikti tarptautinius standartus (pvz., FeSi75 atitinka ASTM A480 Grade 75, EN 15597-1 Type FeSi75).
